河南专业激光淬火公司

在工业生产、电力能源、军用、机械设备有关生产厂及其再生产等行业，因为生产制造艰苦环境，应用负载大，造成 一些关键的金属材料零部件浸蚀和损坏。专业激光淬火公司以便增加价格昂贵的生产线设备的使用期，务必给这种机器设备的金属材料一部分表面开展提早解决或修补。另外，在我国也是世界最 大的液压支架生产的国家，液压支架的关键部件立杆、液压千斤顶均一样必须开展表层防腐蚀和耐磨损解决。激光淬火公司现阶段，激光熔覆技术已广泛运用于金属表层 的修补改性材料，但传统激光熔覆尽管有软性生产加工、异型修补、自定增材等优点和特性，但工作效能稍低，针对一部分生产制造行业中所规定的规模性迅速生产制造要求，仍不能满足。以便考虑大批高速生产制造要求，提升熔覆工作效能，高速激光熔覆技术应时而生。

1.同输出功率标准下，高速韵腾激光熔覆单位时间的熔覆总面积是传统激光熔覆的近10倍；专业激光淬火公司2.高速熔覆表层细致整平，精抛后光滑面为Ra≤0.8μm，十分适用层析熔覆，熔覆薄厚为0.1-0.6毫米上下可调式；3.熔覆层与常规为冶金融合，结合性远好于喷漆、电镀工艺等传统加工工艺，高速激光熔覆是翠绿色取代不锈钢等涂层的甄选加工工艺；4.高速熔覆的粘接层对比热喷涂层和电镀工艺镀层更为耐磨损耐腐蚀，是与常规呈冶金融合方式制取的纤薄保护层厚度；激光淬火公司5.高速激光熔覆加工工艺对板材表层稀释液率极低（稀释液率<1%），使激光器对常规的热危害做到最少，因此可完成热敏感原材料零件的镀层制取，防止传统熔覆表层缺点产生。

(1)准备热处理工艺：滑轨经煅造后，开展基本的淬火及热处理，以优化晶体，改进组织架构，减少热应力，并为事后激光淬火搞好机构提前准备。河南专业激光淬火(2)激光淬火机器设备及加工工艺主要参数：选用国内31.5kW二氧化碳激光器及激光生产加工数控车床，激光功率P=900W，光点直徑为4mm，离焦量d=240Mm，扫描仪速率v=十米/s。经上述处理工艺后的滑轨，淬火区淬硬层深层为0.58mm，硬底化网络带宽为4.47mm，硬底化层机构为细纤维状奥氏体+一部分残余马氏体，表面强度为724~797HV0.1，等同于61~64HRC。激光淬火公司(3)损坏实验：损坏实验结果显示，当激光扫描仪淬火纹路为45°斜杠，硬底化总面积为40%时，滑轨耐磨性能高。

3.加工工艺特性：早期解决：激光熔覆一般只需将产品工件打磨抛光整洁，去油，防锈处理，去疲惫层等，非常简单。专业激光淬火公司第二送粉：CO2激光器输出功率很大，一般用氩气送粉；YAG激光输出功率小，一般用当然落粉的方法。这二种方法在熔覆时都基础在水准部位产生溶池，歪斜稍大粉末状便不可以一切正常送到，激光的应用范畴受限制，非常是YAG激光器。激光淬火公司第三从溶池产生的情况看：因为激光的线性度高，功率稳定，且沒有电孤触碰，因此，溶池尺寸深层一致性好。第四加温快制冷快：危害金属材料相产生的匀称度，也对排气管泥渣不好，这也是导致激光熔覆产生出气孔，强度不匀的关键缘故，非常是YAG激光趋向更比较严重。

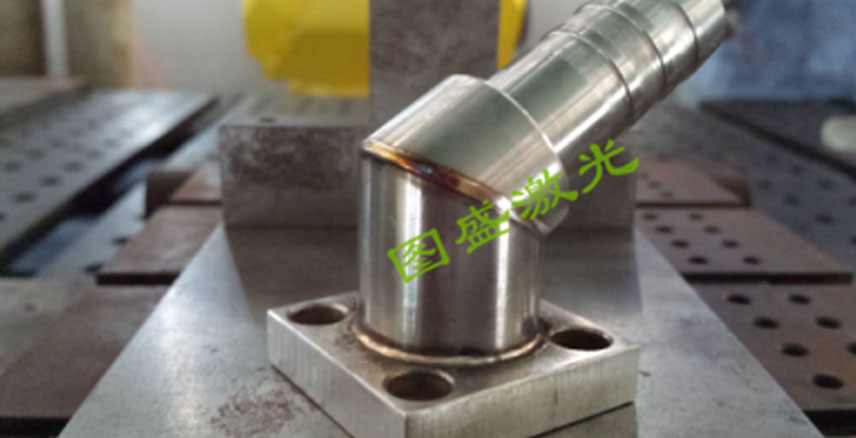

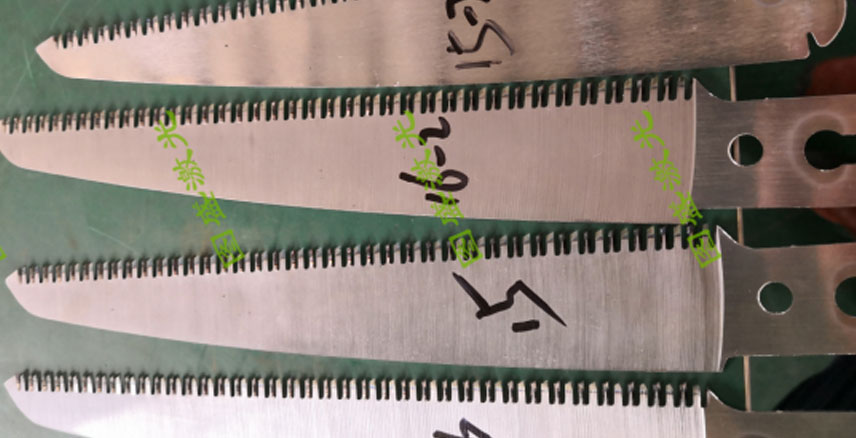

缩写LHT。河南专业激光淬火也称激光淬火或激光相变硬化，是以高能量激光束快速扫描工件，使被照射的金属或合金表面温度以极快速度升高到相变点以上，激光束离开被照射部位时，由于热传导作用，处于冷态的基体使其迅速冷却而进行自冷淬火，得到较细小的硬化层组织，硬度一般高于常规淬火硬度。处理过程中工件变形极小，适用于其他淬火技术不能完成或难以实现的某些工件或工件局部部位的表面强化。激光热处理自动化程度较高，硬化层深度和硬化面积可控性好。激光淬火公司该技术主要用于强化汽车零部件或工模具的表面，提高其表面硬度、耐磨性、耐蚀性以及强度和高温性能等，如汽车发动机缸孔、曲轴、冲压模具、铸造型板等的激光热处理。
