云南专业超高速激光熔覆厂家

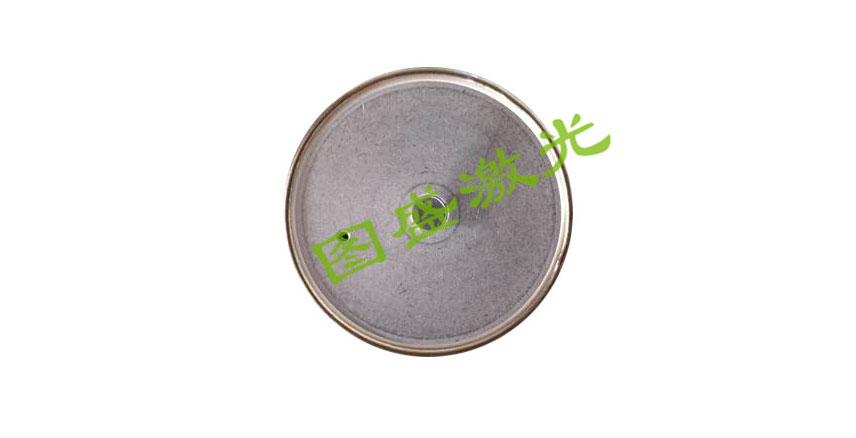

1.同输出功率标准下，高速韵腾激光熔覆单位时间的熔覆总面积是传统激光熔覆的近10倍；专业超高速激光熔覆厂家2.高速熔覆表层细致整平，精抛后光滑面为Ra≤0.8μm，十分适用层析熔覆，熔覆薄厚为0.1-0.6毫米上下可调式；3.熔覆层与常规为冶金融合，结合性远好于喷漆、电镀工艺等传统加工工艺，高速激光熔覆是翠绿色取代不锈钢等涂层的甄选加工工艺；4.高速熔覆的粘接层对比热喷涂层和电镀工艺镀层更为耐磨损耐腐蚀，是与常规呈冶金融合方式制取的纤薄保护层厚度；超高速激光熔覆厂家5.高速激光熔覆加工工艺对板材表层稀释液率极低（稀释液率<1%），使激光器对常规的热危害做到最少，因此可完成热敏感原材料零件的镀层制取，防止传统熔覆表层缺点产生。

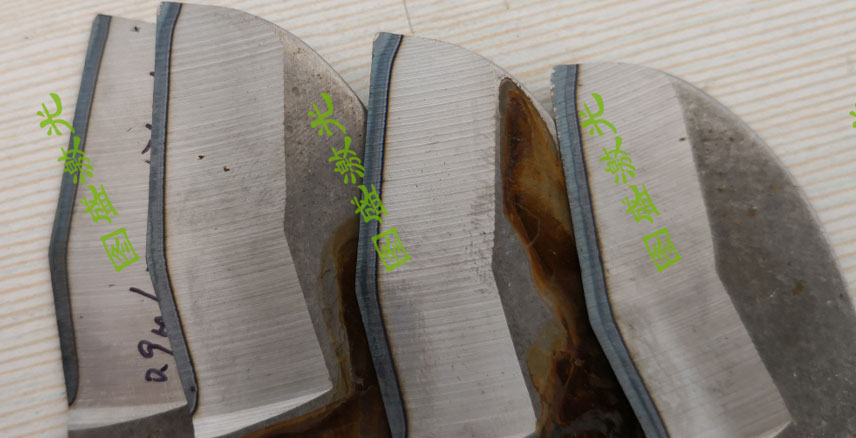

通过分析淬火零件的材料特性、使用条件、服役工况等因素，明确技术条件、产品质量要求，进而选择激光淬火硬化模型及确定激光淬火工艺参数。云南专业超高速激光熔覆同时，也应考虑工艺的可操作性，生产效率及经济效益等。激光束模式分为多模光束、低阶模光束、基模光束，一般采用多模光束进行激光热处理。根据单条激光淬火带宽度，激光淬火带形式有窄带和宽带之分；激光淬火带分布类型有直条型、螺旋型、正弦波型、交叉网格型、圆环型等，可根据需要选择一种或多种复合分布类型进行激光淬火。超高速激光熔覆厂家同时，应确定激光淬火带在淬火表面的分布位置以及硬化面积比率。激光淬火工艺参数是激光热处理的关键环节。

迅速加温与制冷：在应用激光对模具的表层开展淬火工作中的情况下，能够在很短的時间以内，将很多，充裕的动能直射在模具表层上的特殊地区，那样便会在最少的時间将模具表层的溫度上升。专业超高速激光熔覆厂家并且在淬火工作中完毕以后，模具能够迅速的制冷出来。相对性于传统式的总体淬火技术，激光淬火技术会减少模具生产制造的周期时间，并且具备很高的工作效能。过温保护淬火：激光淬火技术能够完成本身的过温保护淬火，并且淬火的形变是相对性较小的。激光束的总面积是较为窄的，而且激光束的工作能力是相对性集中化匀称的。超高速激光熔覆厂家因为具备这两个特性，便会在淬火的全过程中不容易随便危害到邻近地区的金属材料层的发热量。选用激光淬火技术能够完成在非常短的時间内开展加温和制冷，那样就不用附加的淬火物质来开展催化反应此项工作中。

2.设备特性：激光熔覆现阶段中国选用选用二种型号；CO2激光器，YAG激光器。前面一种为持续輸出，熔覆用机一般在3KW之上；YAG激光为单脉冲輸出，一般在600W上下。云南专业超高速激光熔覆针对设备，一般使用人难以弄懂，比较严重依靠生产制造方的服务项目，选购价格比较贵，维护保养成本费、零部件价钱很高，再再加设备可靠性和耐受力与海外较为广泛都是有差别。超高速激光熔覆厂家因而激光熔覆机一般用在独特行业，一般工业生产生产制造、检修行业难有经济效益。

数控车床离合联接、花键轴套、磁轭和齿环等经激光淬火后，其品质显著好于一般盐浴或磁感应淬火，解决了联接爪部掘进工作面强度低、车床卡盘里侧畸变大，花键轴套键侧边强度低、内螺纹畸变偏差、小圆孔处裂开，磁轭和齿环渗氮淬火畸变大、产生断齿、二者齿合欠佳、传送扭矩不够及产生跑偏等缺点。云南专业超高速激光熔覆(1)生产流程：所有机械加工制造后，在数控机床激光热处理工艺机里全自动开展六个爪的12个侧边激光扫描仪淬火。(2)激光淬火加工工艺：激光功率P=1000W，透镜焦距f=350mm，离焦量d=59mm，扫描仪速率v=100mm/min，生产节拍t=45s/件。超高速激光熔覆厂家(3)检测結果：强度为57~60HRC，淬硬层深层0.3~0.6毫米，直徑畸变≤±0.03mm，爪侧边100%淬硬。
